湖北西塞山發電有限公司
發布人:本站編輯
發布時間：2019-02-14
瀏覽次數：6084
改造項目：
? ? 一期輸煤系統#3、#4轉運站落煤管導料槽改造
改造單位：
? ? 湖北凱瑞知行科技有限公司
湖北西塞山一期輸煤系統簡介：
? ? 湖北華電西塞山發電有限公司位于湖北省黃石市西塞山區，一期裝機容量為2×330MW國產亞臨界燃煤發電機組。第一臺機組于2004年6月投產，第二臺機組于2004年12月投產。1#機組鍋爐設計煤種為河南陜西混合貧煤，2#機組鍋爐設計煤種已改造為煙煤，燃煤由鐵路和船轉汽車運輸?shù)綇S內,1#、2#機組工程日耗煤量約6000噸。西塞山電廠主要進煤方式為火車和汽車運輸，汽運煤源主要為河南本地及少量陜西、山西煤。來煤干濕程度受礦點所在地及運輸途中天氣影響。
? ? 西塞山電廠#3轉運站布置有#4甲乙皮帶頭部至#5甲乙皮帶尾部落煤管及#5甲乙皮帶尾部導料槽；#4轉運站（煤倉間）布置有#5甲乙皮帶頭部至#6甲乙皮帶尾部落煤管及#6甲乙皮帶尾部導料槽；二期碎煤機室布置有#16AB皮帶頭部至#17AB皮帶尾部落煤管及#17AB皮帶尾部導料槽；#10轉運站布置有#19皮帶至#20皮帶落煤管及#20皮帶導料槽。
改造項目介紹
本次改造項目集中在#3轉運站、#4轉運站、#11轉運站及二期碎煤機室部分。
◆? #3、#4轉運站及二期碎煤機室設計改造為曲線落煤管，傳統導料槽設計改造為雙密封導料槽，并布置增壓噴霧系統；
◆? #11轉運站#19皮帶至#20皮帶落煤管原鎖氣器出口管設計改造為給料匙結構、傳統導料槽設計改造為雙密封導料槽。本次項目涉及9條皮帶機，共計9條雙密封導料槽及6套曲線落煤管；
◆? #5甲乙?guī)ь^部增加膠帶微水清洗箱；
◆? #6甲乙?guī)г黾樱妱樱┳詣蛹m偏器。
項目實施前后對比
#3轉運站：#4甲乙膠帶輸送機至#5甲乙膠帶輸送機
?
改造說明：
? ? 將原鎖氣器結構出口管更改為3-DEM給料匙，有效保證物料居中，防止膠帶重載跑偏，造成撒料，保證膠帶輸送效率；傳統導料槽更換為雙密封導料槽，有效達到降塵抑塵作用；通過改造，大大提升了現場的視覺感觀，現場環境得到明顯改善。
#4轉運站：#5甲乙膠帶輸送機至#6甲乙膠帶輸送機
#5甲乙膠帶輸送機頭部
?
?
改造說明：

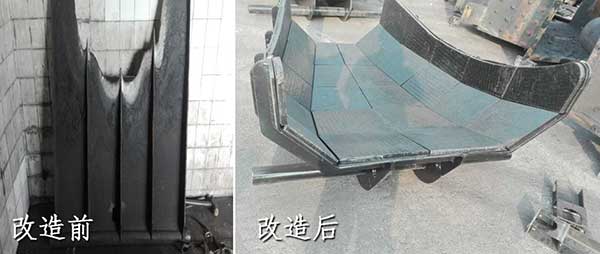

? ? 改造前，原有頭部漏斗依據傳統的“料磨料”安裝頭部導流板，現場粉塵大；改造后，頭部漏斗處設計頭部導流集流裝置，可以通過調節絲桿來調整導流罩的方向，保證煤流以不大于20度的切角匯聚，有效的對物流起到疏導作用，避免煤流撞擊產生的粉塵及頭部漏斗“堵料積料”。

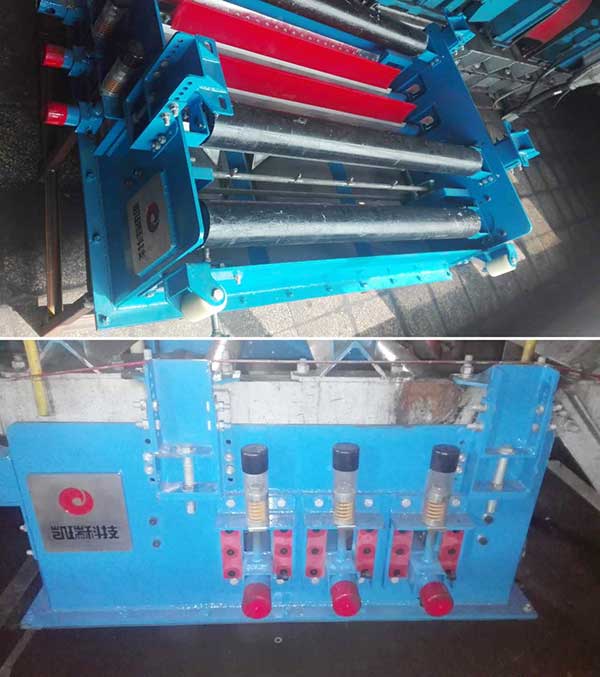

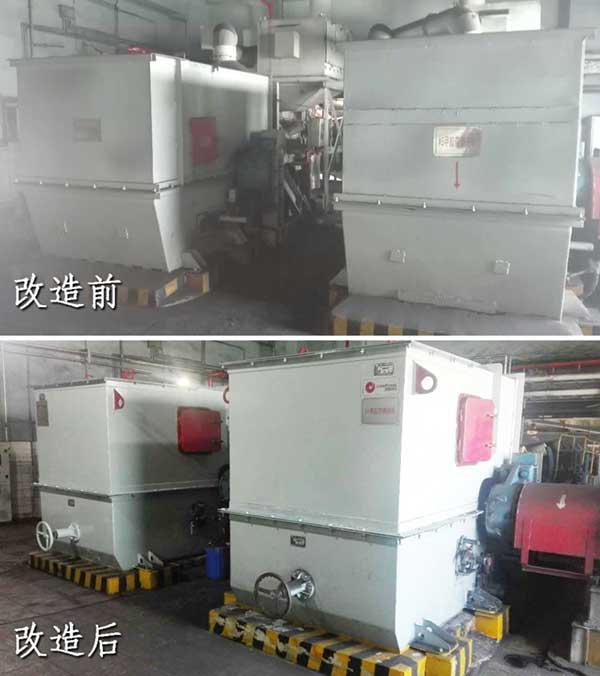

#5 甲乙?guī)ь^部增加膠帶微水清洗箱：
?
產品說明：
◆? ?膠帶張緊
? ?在清掃箱前段安裝有1組上托輥，刮刀段前后各安裝有1組下壓托輥，上托輥和下壓輥使用標準托輥，配合清掃箱體可調式安裝座可將膠帶張緊，保證膠帶與清掃器刮刀完美貼合。在清掃箱兩側前端同時安裝有膠帶導向輪，對進入清掃箱跑偏膠帶起到糾偏作用。
◆? ?膠帶清掃
? ? 清掃箱內采用三排刮刀清掃，第一排清掃器采用碳鎢合金，第二排采用分體式結構聚氨酯清掃器，保證滿足清掃效果，首排刮刀前端采用不銹鋼霧化噴頭軟化物料和沖洗皮帶并清理刮刀上積料，最后排刮刀采用“海綿式”發泡體NDI清掃器，清掃膠帶上明水。所有清掃器均具備自動間隙補償功能，保證良好的清掃效果。
◆? ?供水裝置
? ? 進水端采用雙路反沖洗過濾器對水質進行過濾，出水端采用增壓泵進行增壓，并設有出水旁路，出水旁路上安裝電磁閥。進出水端設置壓力傳感器對進出水壓進行監測，當進水端水壓過低時，出水旁路上電磁閥關閉，增壓泵增壓出水保證出水壓力恒定；當進水端水壓合適時，出水旁路上電磁閥打開直接出水。全部供水管路采用304不銹鋼材質，買方需提供潔凈水源至進水端。
◆? ?膠帶干燥裝置
? ? 清掃箱采用風刀及時去除膠帶上粘附的水分，防止膠帶跑偏。風刀采用304不銹鋼材質為刀身本體，出風口間隙可調，清掃箱上出風口與風刀入口管道采用軟管連接，軟管選用優質材料，防止漏風、老化、腐蝕等現象。采用旋渦風機作為動力，實現出風風速可調、風量可調、風壓可調，具有風阻小，壓損小的特點。清掃箱上進風口和旋渦風機采用304不銹鋼管連接。
◆? ?排污裝置
? ? 排污裝置采用集料漏斗收集清掃后的煤泥，并采用不銹鋼沖洗噴頭及時清理清潔裝置中的污水及煤泥，防止出現堵塞現象，可實現自動化排污。排污裝置主體采用304不銹鋼材料。清掃箱排污口直徑≥200，防止堵塞現象發生，清掃箱排污口與排污管之間采用法蘭連接。? ? ? ? 排污管接到廠內排污溝或排污管道。

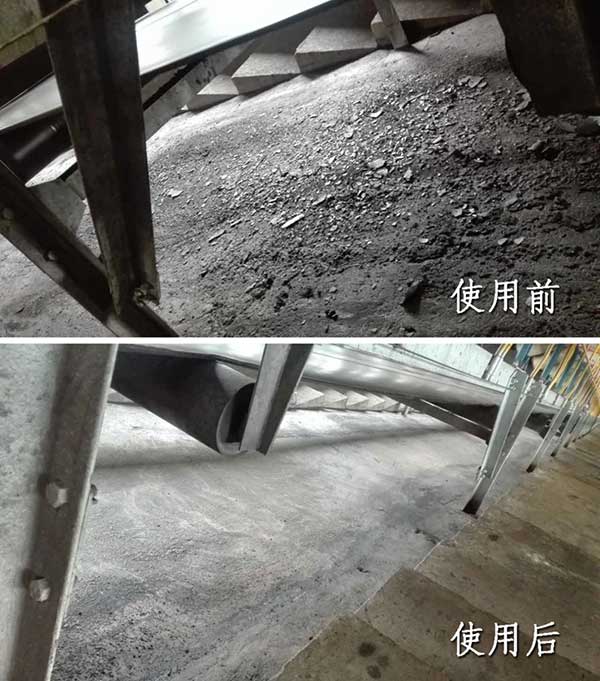

產品使用前后皮帶機下地面清潔對比：
?

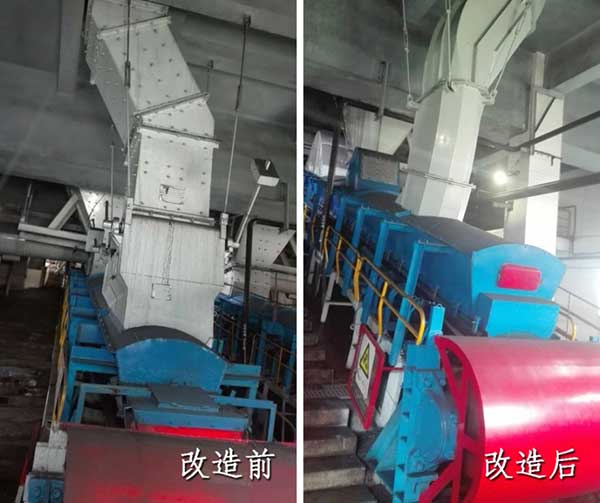

#6甲乙膠帶輸送機尾部：
?
改造說明：
? ? 改造前，落煤管為四邊形，棱角容易掛料，造成堵煤。改造后，落煤管流線型設計，逐漸改變煤流的流向，加之多邊形設計，棱角幾乎不會掛料，從而解決堵煤問題。
? ? 出口管（給料匙）前傾擴容，煤流沿尾部滑下，避免煤流直接沖擊膠帶，達到抑塵效果，同時也延長了膠帶等設備的使用壽命。

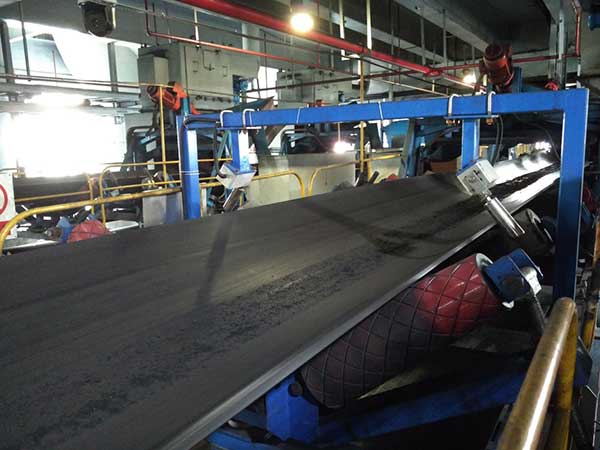

#6甲乙?guī)г黾幽z帶輸送機跑偏診斷與自動校正系統：
?

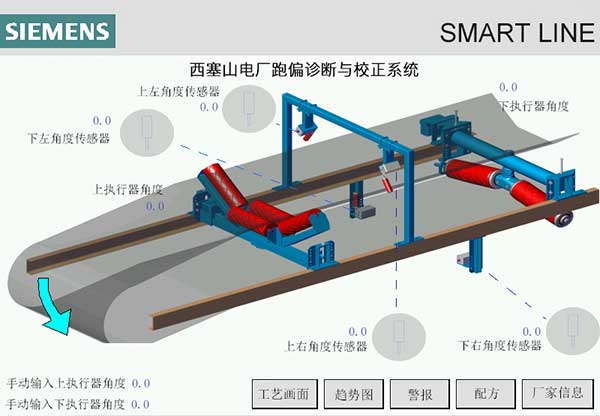

系統操作界面：
?
改造說明：
? ? 膠帶輸送機跑偏診斷與自動校正系統作為一種新型膠帶糾偏裝置，相較于之前的機械式自動糾偏以及液壓自動糾偏系統有著明顯的優勢。
◆? 它是一種主動糾偏裝置，改變了傳統被動糾偏的觀念。
◆? 本裝置采用模擬量檢測傳感器，能將膠帶跑偏的位移用模擬量的形式直觀的反映出來。
◆? 模擬量行程控制的電動執行機構，可以精確的定位到行程內的任意位置。
◆? 它是一款雙向糾偏裝置，可以為客戶提供最大的便利。
◆? 它通過成熟的PID控制算法，可以平穩的對膠帶進行糾偏，在糾偏力度保證的情況下，確保膠帶一直對中運行。

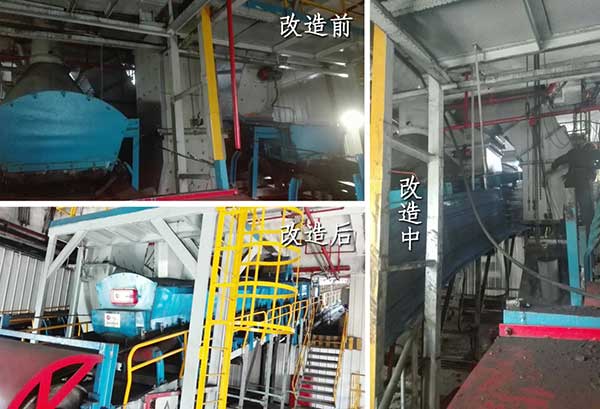

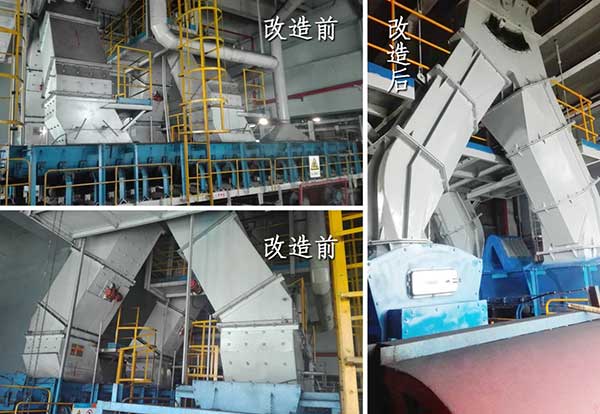

二期碎煤機室：
改造說明：
? ? 改造前，落煤管為四邊形，棱角容易掛料，造成堵煤；落煤管襯板為螺栓連接方式，煤流沖擊襯板，導致震動后螺栓孔漏粉。改造后，落煤管流線型設計，逐漸改變煤流的流向，加之多邊形設計，棱角幾乎不會掛料，從而解決堵煤問題；落煤管采用整體式襯板設計，煤流沖擊面采用格柵結構，落煤管使用壽命提高數倍以上。
? ? 出口管（給料匙）前傾擴容，煤流沿尾部滑下，避免煤流直接沖擊膠帶，達到抑塵效果，同時也延長了膠帶等設備的使用壽命。

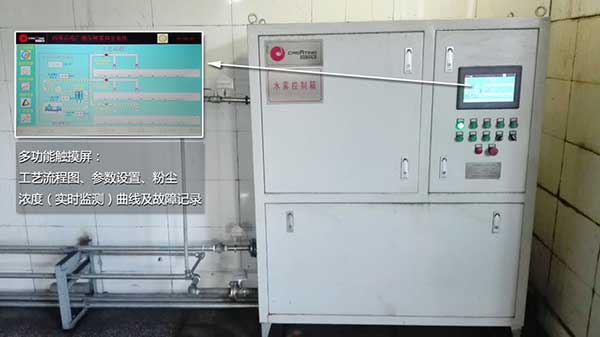

翻車機室，#1至#4轉運站，二期碎煤機室加裝水霧抑塵系統：
?
?
改造說明：
? ? 本套水霧抑塵系統相比較傳統水霧除塵，有以下優點：
◆? 過濾系統：系統定時啟動反沖洗、雙重PP棉過濾；

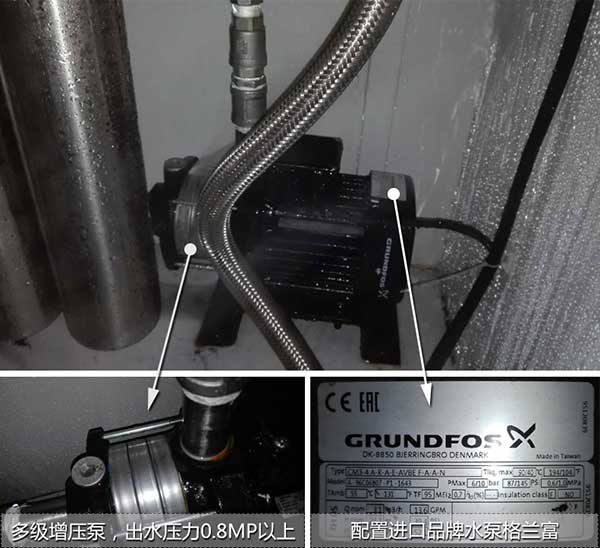

◆? 增壓系統：配置進口品牌水泵格蘭富，出水水壓0.8MP以上；
◆? 啟動系統：配置品牌粉塵實時監測系統，配合煤流感應開關，現場粉塵濃度達到設定值時，實現自動啟停；同時粉塵濃度數據傳輸至輸煤系統集控室，手動啟停。

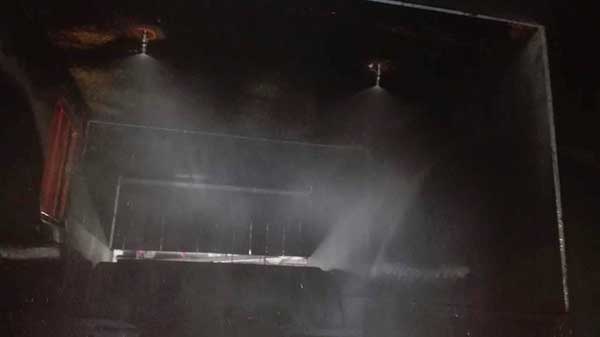

現場噴霧效果
?

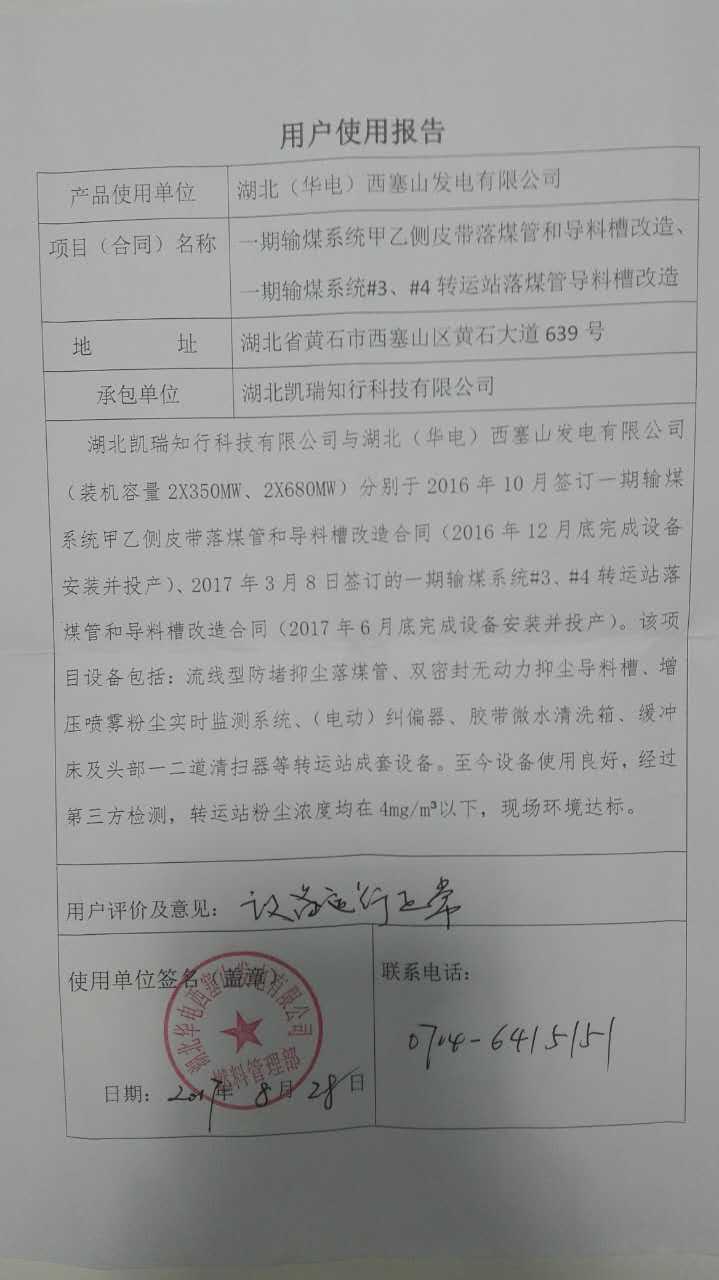

用戶使用報告
?
? ? 我公司在湖北華電西塞山發電有限公司一期輸煤系統#3、#4轉運站及二期輸煤系統碎煤機室落煤管和導料槽改造項目上，從前期方案設計、設備生產供貨、安裝調試等環節均嚴格按照合同協議，保質保量完成。改造后，輸煤生產現場環境得到很大改觀，得到業主方的一致好評。
